Beschrijving van het product « HackRF Pro + PortaPack H4M Pro: set met 5 antennes »

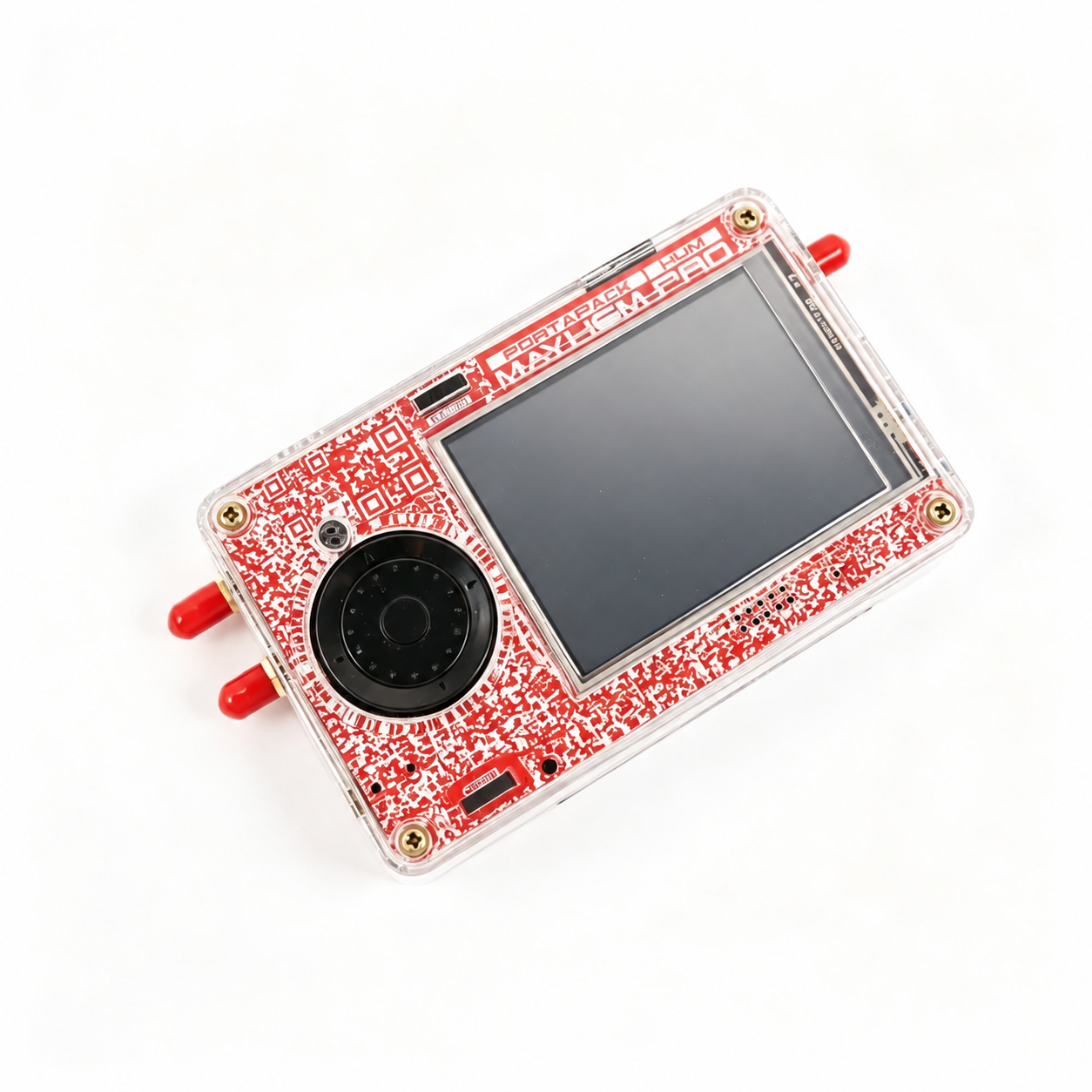

HackRF Pro + PortaPack H4M Pro: draagbare SDR van 100 kHz tot 6 GHz
De HackRF Pro met PortaPack H4M Pro combineert een softwaregedefinieerd radioplatform met een draagbare bediening. U kunt signalen bekijken, frequentiebanden verkennen en proeven uitvoeren met radioapparatuur. Deze set bevat vijf SMA-antennes, een USB-A-naar-USB-C-kabel en een RF-versterker voor verschillende proefopstellingen.
De Pro-generatie breidt het bereik naar lagere frequenties uit en voegt een ingebouwde TCXO, FPGA-logica, meer flashgeheugen en USB-C toe. De PortaPack biedt een kleurentouchscreen, fysieke bediening, ingebouwde audio en een houder voor een verwisselbare 18650-accu. Een compatibele accu moet apart worden aangeschaft.
Onze technische beoordeling
Deze combinatie is bruikbaar voor gebruikers die signalen zowel onderweg als op de computer willen bekijken, vergelijken en opnemen. De ingebouwde TCXO biedt een stabielere frequentiereferentie, terwijl de verwisselbare 18650-accu het voorbereiden van meerdere sessies vergemakkelijkt. Betrouwbare vergelijkingen vragen nog steeds om een passende antenne en correcte versterkingsinstellingen. Voor absolute vermogensmetingen blijft een gekalibreerde spectrumanalyser het geschikte referentie-instrument.
Wat is er verbeterd ten opzichte van eerdere generaties?
Meer mogelijkheden bij lage frequenties
De HackRF Pro begint bij 100 kHz, tegenover 1 MHz voor de klassieke HackRF One. Daardoor zijn meer experimenten met lage frequenties en middengolf mogelijk. Voor dat deel van het spectrum is wel een geschikte antenne nodig: de vijf meegeleverde antennes zijn vooral bedoeld voor hogere radiobanden.
Een ingebouwde TCXO, FPGA en meer geheugen
De 25 MHz TCXO, met een opgegeven stabiliteit van 0,5 ppm, helpt frequentiedrift door temperatuurveranderingen te beperken. De iCE40 UltraPlus FPGA vervangt de eerdere CPLD en het flashgeheugen groeit van 8 naar 32 Mbit. Dit biedt meer ruimte voor firmwareontwikkeling en digitale verwerking in het apparaat. De beschikbare functies hangen af van de geïnstalleerde softwareversie.
Een vernieuwde RF-signaalketen en bescherming
Het Pro-platform heeft een herziene RF-signaalketen, interne afscherming en versterkte bescherming bij de antenneaansluiting. Het instellen van de versterking blijft belangrijk, vooral in de buurt van sterke zenders: extra bescherming voorkomt niet iedere vorm van oversturing van de ingang.
PortaPack met verwisselbare accu
De H4M Pro gebruikt een verwisselbare 18650-accu. Tussen sessies kunt u een compatibele, opgeladen cel plaatsen. Ook de luidspreker en microSD-sleuf zijn verplaatst om ze makkelijker bereikbaar te maken. De gebruiksduur hangt af van de gekozen accu, schermhelderheid, applicaties en radiomodus.
| Onderdeel | Eerdere generaties | Pro-set |
|---|---|---|
| Laagste werkfrequentie | 1 MHz | 100 kHz |
| Programmeerbare logica | CPLD | iCE40 UltraPlus FPGA |
| Flashgeheugen | 8 Mbit | 32 Mbit |
| Frequentiereferentie | TCXO afhankelijk van variant of accessoires | Ingebouwde 25 MHz TCXO; opgegeven stabiliteit van 0,5 ppm |
| USB-aansluiting | Micro-USB bij het klassieke ontwerp; USB-C bij sommige varianten | USB-C, USB 2.0 |
| Voeding van de PortaPack | LiPo-accu in eerdere H4M-sets | Verwisselbare 18650-accu in H4M Pro, niet inbegrepen |
| Standaardmodus | Tot 20 MS/s met 8-bits I/Q | Tot 20 MS/s met 8-bits I/Q |
Vergelijking met de klassieke HackRF One-architectuur en eerdere H4M-sets. Sommige eerdere varianten hebben al USB-C, een TCXO of extra bescherming.
Mayhem onderweg of analyse op de computer via USB-C

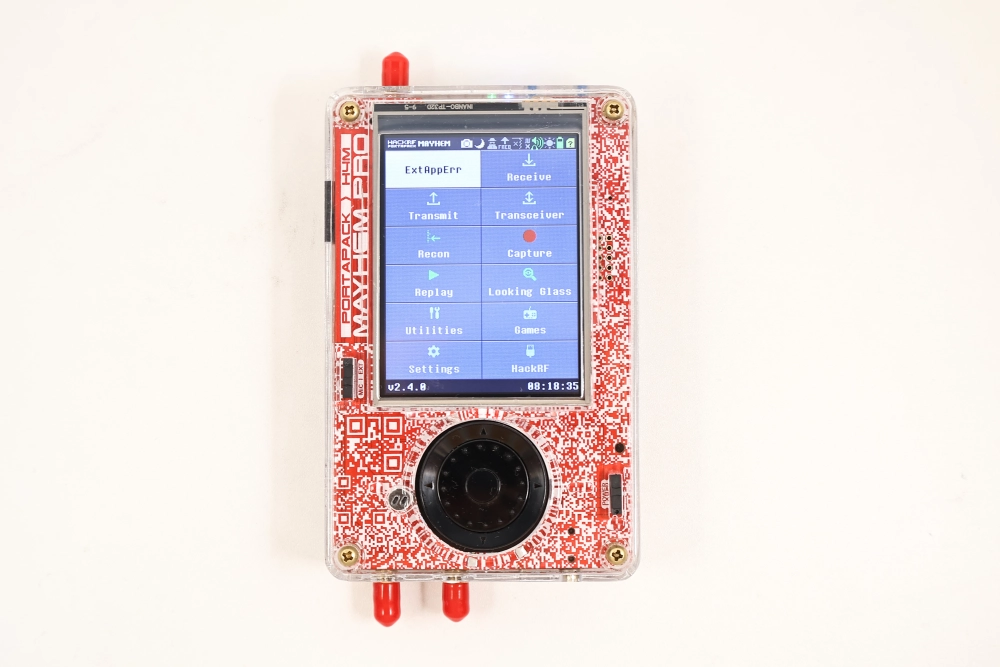

In zelfstandige modus geeft de PortaPack H4M Pro toegang tot compatibele Mayhem-applicaties via het touchscreen en de draaiknop. U kunt signalen observeren en opnamen maken zonder voortdurend een computer aangesloten te houden. Daarvoor zijn een compatibele 18650-accu en de microSD-bestanden voor de gekozen applicatie nodig.
In USB-modus werkt de HackRF Pro als SDR-randapparaat voor een computer met compatibele drivers en programma's. De standaard bemonsteringssnelheid bereikt 20 miljoen samples per seconde met 8-bits I/Q. Dat getal beschrijft de datastroom: het betekent niet dat het apparaat het hele bereik van 100 kHz tot 6 GHz tegelijk waarneemt, of dat een microSD-kaart op die snelheid kan opnemen.
Wilt u vergelijken met de eerdere configuratie? Bekijk dan de HackRF One R10C met PortaPack H4M als complete set.
Toepassingen van deze draagbare SDR
Radioactiviteit bekijken en storingen onderzoeken
Onderzoek een frequentieband, vergelijk de RF-omgeving vóór en na het inschakelen van een apparaat of zoek terugkerende uitzendingen in een werkplaats of installatie. Door tussen waarnemingen dezelfde antenne en versterkingsinstellingen te gebruiken, worden vergelijkingen bruikbaarder.
Eigen sensoren op 433 of 868 MHz bestuderen
Bij proeven met eigen sensoren, weerstations of telemetrieapparatuur helpen de spectrumweergave en I/Q-opnamen om de frequentie, bandbezetting en korte uitzendingen te onderzoeken. Decodering hangt vervolgens af van het protocol en de beschikbare applicaties.
Radio-ontvangst en ADS-B verkennen
Met compatibele Mayhem-applicaties en een geschikte antenne kunt u omroepontvangst, verschillende modulaties en ADS-B-ontvangst op 1090 MHz verkennen. De resultaten hangen af van antennekeuze, plaatsing en omgeving. Firmware-updates laten u de ontwikkeling van compatibele applicaties volgen.
Opleiding, ontwikkeling en analyse op de computer
Tijdens opleidingen of in het laboratorium kunt u van een draagbare waarneming overstappen op een uitgebreidere analyse op de computer. Compatibele SDR-programma's bieden verdere verwerking, visualisatie en demodulatie. Zendproeven moeten met eigen apparatuur en onder de voor de gebruikte frequenties toegestane voorwaarden plaatsvinden.
Sterke punten en beperkingen
| Sterke punten | Beperkingen om rekening mee te houden |
|---|---|
| Afstembereik van 100 kHz tot 6 GHz om veel radiobanden te verkennen. | Een breed frequentiebereik wordt achtereenvolgens gescand, niet volledig tegelijk waargenomen. |
| Draagbaar gebruik met touchscreen en fysieke bediening. | Voor draagbaar gebruik is een compatibele 18650-accu nodig; deze is niet inbegrepen. |
| Ingebouwde TCXO en vernieuwd radioplatform. | De standaardmodus blijft 8-bits I/Q. Absolute vermogensmetingen vereisen gekalibreerde meetapparatuur. |
| Vijf SMA-antennes voor verschillende veelgebruikte banden. | De antenne moet bij de band passen. De gevoeligheid is niet gelijk over het volledige bereik. |
| USB-C-verbinding voor verdere analyse op de computer. | Zenden en ontvangen gebeuren om de beurt: half-duplexwerking. |
| Mayhem-applicaties en ruimte voor verdere experimenten. | Sommige functies vereisen technische kennis en passende microSD-bestanden. |
Technische specificaties van HackRF Pro en PortaPack H4M Pro
| Eigenschap | Details |
|---|---|
| Radioplatform | HackRF Pro r1.2.1 |
| Draagbare uitbreiding | PortaPack H4M Pro |
| Werkbereik | 100 kHz tot 6 GHz |
| Zend- / ontvangstmodus | Half-duplex, één richting tegelijk |
| Standaard bemonsteringssnelheid via USB | Tot 20 miljoen samples per seconde |
| Standaard sampleformaat | 8 bits I + 8 bits Q |
| Microcontroller | LPC4330 |
| Programmeerbare logica | iCE40 UltraPlus FPGA |
| Flashgeheugen | 32 Mbit, W25Q32 |
| RF-transceiverchip | MAX2831 |
| ADC / DAC | MAX5865 |
| Referentieklok | Ingebouwde 25 MHz TCXO; opgegeven stabiliteit van 0,5 ppm |
| USB-interface | USB 2.0 met USB-C-aansluiting |
| Scherm | Resistief kleurentouchscreen van 3,2 inch |

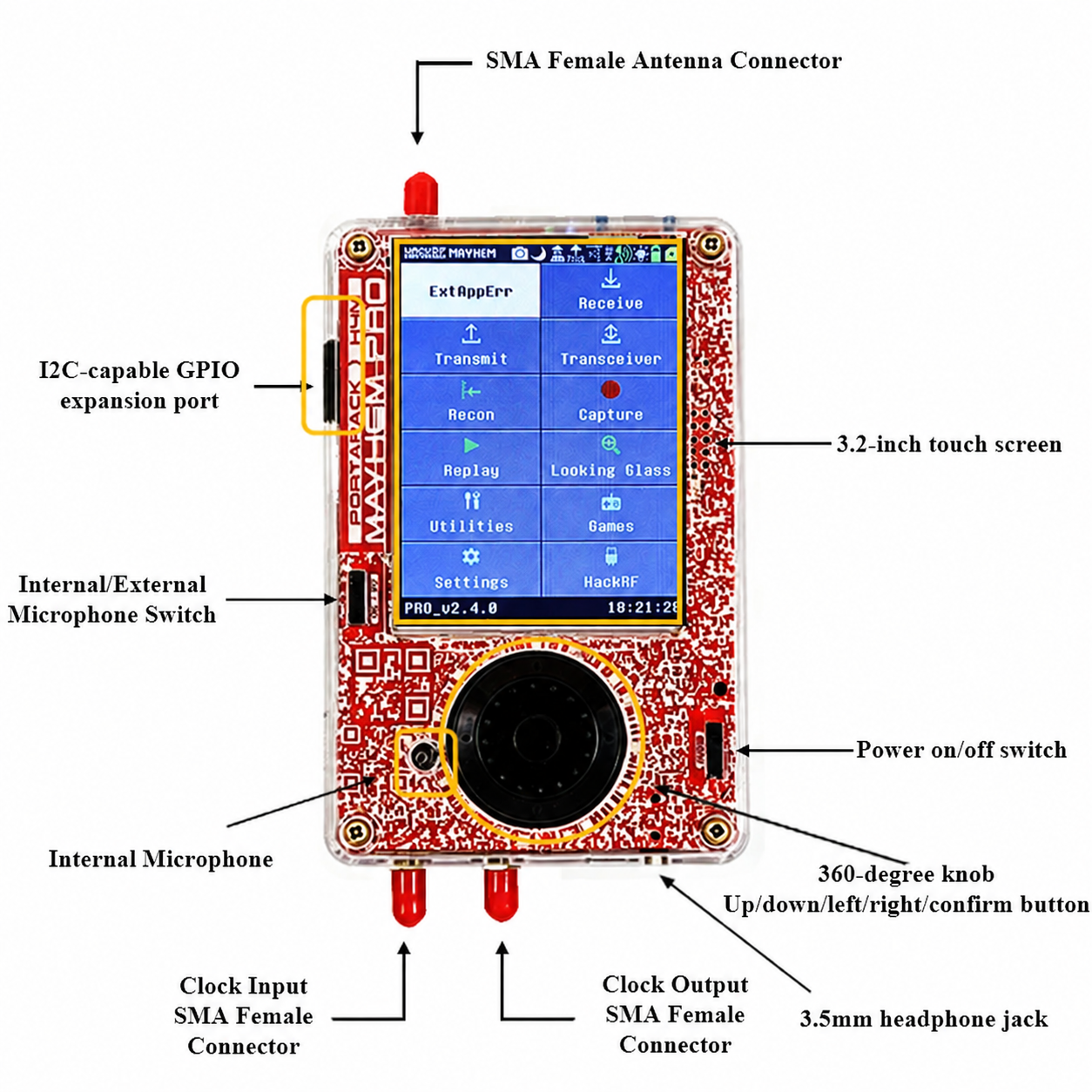

| Bediening | Touchscreen en draai-encoder met navigatie in vijf richtingen |
| Audio | Ingebouwde microfoon en luidspreker; 3,5 mm hoofdtelefoonuitgang |
| Opslag | microSD-sleuf, FAT32 of exFAT |

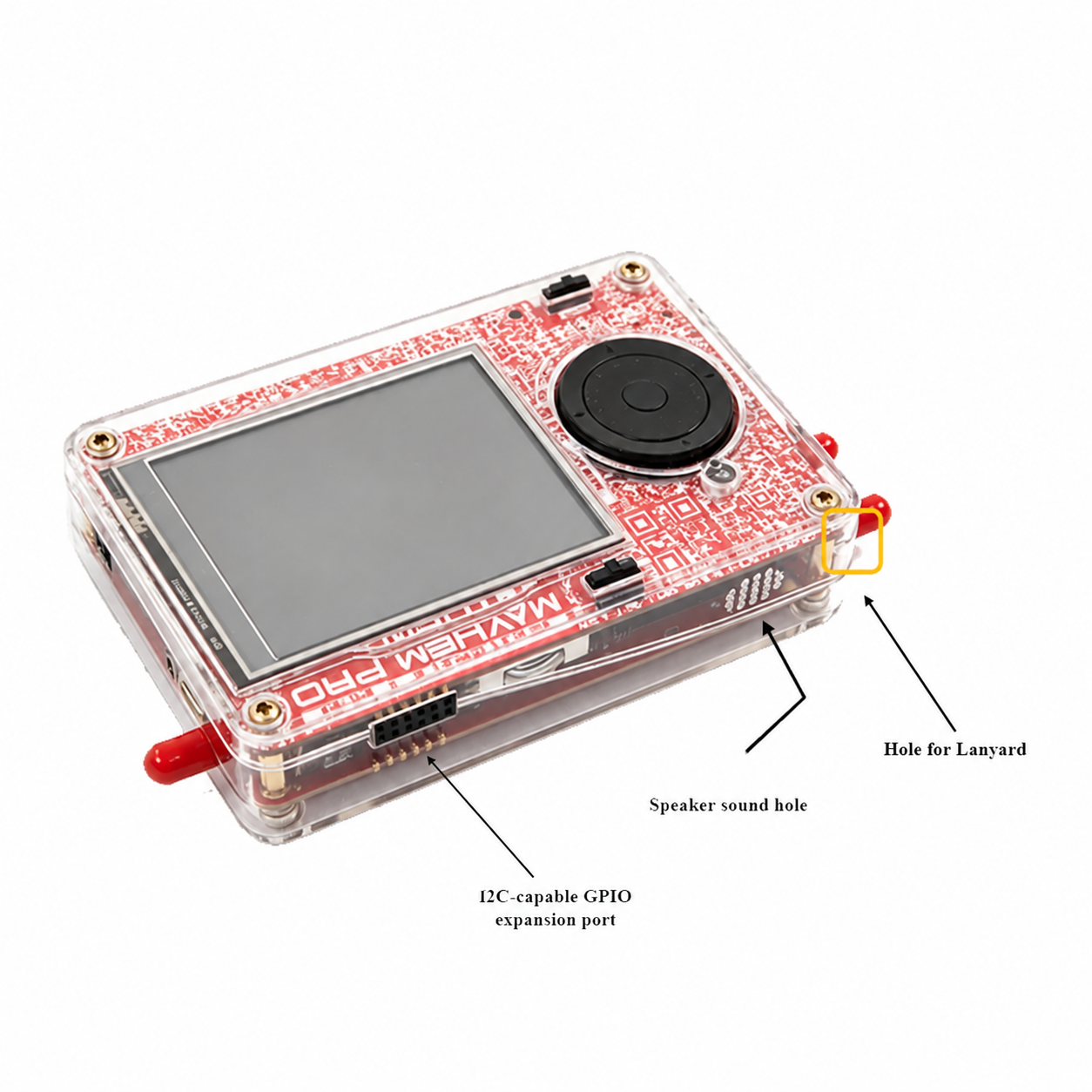

| Uitbreiding | GPIO-poort en aansluitingen voor een externe klok |
| Antenneaansluiting | SMA; 3,3 V Bias-T-voeding inschakelbaar via software |
| RF-bescherming | Interne afscherming en versterkte bescherming van de antennepoort |
| Draagbare voeding | Verwisselbare lithium-ionaccu van het type 18650, niet inbegrepen |
| Opladen | Ingebouwde laadregeling via USB |
| Vooraf geïnstalleerde firmware | Mayhem aangepast voor HackRF Pro; applicaties afhankelijk van versie en microSD-bestanden |
| Computersoftware | GNU Radio, SDR++, GQRX en andere HackRF-compatibele applicaties, afhankelijk van drivers en versies |
| Meegeleverde antennes | 5 SMA-antennes voor verschillende frequentiegebieden |
Inhoud van de set met vijf antennes
De set bevat HackRF Pro, PortaPack H4M Pro met aangepaste Mayhem-firmware, vijf SMA-antennes, een USB-A-naar-USB-C-kabel en een RF-versterker.
- 1 breedbandantenne voor het opgegeven bereik van 40 MHz tot 6 GHz.
- 1 antenne voor 433 / 868 MHz, veelgebruikte banden voor sensoren en radioapparatuur.
- 1 antenne voor 700 tot 2700 MHz voor experimenten in deze delen van het spectrum.
- 1 antenne voor 2,4 / 5,8 GHz om RF-activiteit in deze banden te bekijken.
- 1 antenne voor GSM- / 3G- / 4G-banden, te kiezen op basis van de onderzochte frequentie.
De antennekeuze heeft direct invloed op de ontvangst. De opgegeven bereiken dienen als richtlijn en garanderen geen gelijkmatige gevoeligheid op alle frequenties. Voor lage frequenties kan een specifieke antenne nodig zijn.
18650-accu niet inbegrepen. Sommige applicaties en opnamefuncties vereisen een microSD-kaart met bestanden die passen bij de geïnstalleerde Mayhem-versie.
Veelgestelde vragen over HackRF Pro en PortaPack H4M Pro
Werkt de HackRF Pro met PortaPack H4M Pro zonder computer?
Ja. Met de PortaPack H4M Pro gebruikt u compatibele Mayhem-applicaties via het touchscreen en de fysieke bediening. Voor draagbaar gebruik is een compatibele 18650-accu nodig. Deze is niet inbegrepen. Sommige applicaties vereisen ook bestanden op een microSD-kaart.
Welk frequentiebereik heeft de HackRF Pro?
Het radioplatform werkt van 100 kHz tot 6 GHz. De ontvangst hangt ook af van de antenne, frequentie, versterkingsinstellingen en RF-omgeving. Het apparaat neemt niet dit volledige bereik tegelijk waar.
Wat zijn de belangrijkste verbeteringen van de Pro-versie?
Vergeleken met de klassieke HackRF One-architectuur verlaagt de Pro de ondergrens naar 100 kHz, voegt hij een ingebouwde TCXO toe, vervangt hij de CPLD door een FPGA en vergroot hij het flashgeheugen tot 32 Mbit. Ook de RF-signaalketen, bescherming en USB-C-aansluiting zijn vernieuwd. De H4M Pro gebruikt een verwisselbare 18650-accu; de luidspreker en microSD-sleuf zijn verplaatst. Sommige eerdere varianten beschikken al over enkele van deze voorzieningen.
Wat zit er in de set met vijf antennes?
De set bevat HackRF Pro, PortaPack H4M Pro met aangepaste Mayhem-firmware, een USB-A-naar-USB-C-kabel, een RF-versterker en vijf SMA-antennes: een breedbandantenne voor 40 MHz tot 6 GHz, een voor 433 / 868 MHz, een voor 700 tot 2700 MHz, een voor 2,4 / 5,8 GHz en een voor GSM- / 3G- / 4G-banden. Een 18650-accu is niet inbegrepen.
Is een accu inbegrepen en hoelang gaat die mee?
Een 18650-accu is niet inbegrepen. De H4M Pro gebruikt een compatibele, verwisselbare lithium-ioncel. De gebruiksduur hangt af van de accucapaciteit, schermhelderheid, applicatie en het gebruik in ontvangst- of zendmodus. Voor deze set wordt geen vaste gebruiksduur opgegeven.
Kan de set radiosignalen opnemen?
Ja. Compatibele applicaties kunnen I/Q-opnamen opslaan op een correct voorbereide microSD-kaart. Functies en opnamesnelheid hangen af van de Mayhem-versie, de applicatie en de prestaties van de kaart. De maximale bemonsteringssnelheid via USB geldt niet automatisch voor opnamen zonder computer.
Kan het apparaat tegelijk zenden en ontvangen?
Nee. De HackRF Pro werkt in half-duplex: hij ontvangt of zendt op een bepaald moment. Een firmware-update verandert deze hardwarearchitectuur niet in een full-duplexsysteem.
Dekken de vijf antennes het volledige bereik van 100 kHz tot 6 GHz?
De meegeleverde antennes zijn bedoeld voor verschillende delen van het spectrum en bieden geen gelijkmatige ontvangst over het volledige bereik van het apparaat. Voor het werken met lage frequenties is een specifieke antenne nodig. Kies de antenne op basis van de frequentieband die u wilt onderzoeken.
Welke programma's kan ik op de computer gebruiken?
GNU Radio, SDR++, GQRX en andere HackRF-compatibele applicaties, afhankelijk van het besturingssysteem, de drivers en de gebruikte versies. De verbinding vereist een USB-C-kabel met gegevensoverdracht, zoals de meegeleverde USB-A-naar-USB-C-kabel.
Herkent de set automatisch elk wifi-, Bluetooth- of mobiel apparaat?
Een zichtbaar signaal wijst op radioactiviteit in een frequentieband. Identificatie en decodering hangen af van het protocol, de bandbreedte en de software. Deze set is geen universele decoder en biedt geen automatische toegang tot de inhoud van versleutelde communicatie.
Kenmerken van het product « HackRF Pro + PortaPack H4M Pro: set met 5 antennes »
- Type: SDR-transceiver met PortaPack H4M Pro
- Frequentiebereik: 100 kHz tot 6 GHz
- Standaard bemonstering: Tot 20 MS/s, 8-bits I/Q
- Werking: Half-duplex, ontvangen of zenden
- Scherm: Resistief kleurentouchscreen van 3,2 inch
- Klok: Ingebouwde 25 MHz TCXO, opgegeven stabiliteit van 0,5 ppm
- Logica / geheugen: iCE40 UltraPlus FPGA / 32 Mbit flash
- Aansluiting: USB-C, USB 2.0
- Firmware: Mayhem aangepast voor HackRF Pro
- Opslag: microSD-sleuf
- Draagbare voeding: Verwisselbare 18650-accu, niet inbegrepen
- Meegeleverde antennes: 5 SMA-antennes voor verschillende banden
- Meegeleverde accessoires: USB-A-naar-USB-C-kabel en RF-versterker
