NLJD-detector EDD-24XT JJN Digital voor verborgen elektronica

Elektronica zoeken die geen radiosignaal uitzendt

De JJN Digital EDD-24XT is een niet-lineaire junctiedetector, of NLJD, voor het zoeken naar halfgeleiders. Hij kan controles op uitgeschakelde camera’s, lokale recorders en stroomloze circuits ondersteunen zonder op een uitzending te wachten.

De methode vult RF-inspectie van voorwerpen, meubels en oppervlakken aan. Een antwoord geeft een gebied voor controle aan, maar onthult niet de functie van de elektronica en bewijst geen verdacht gebruik.

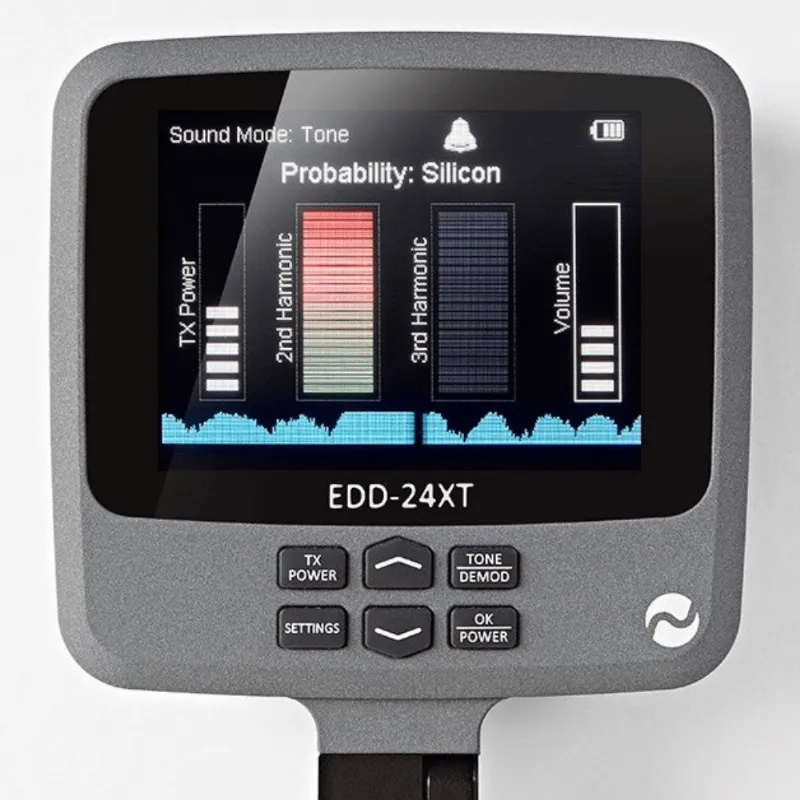

De tweede en derde harmonische vergelijken

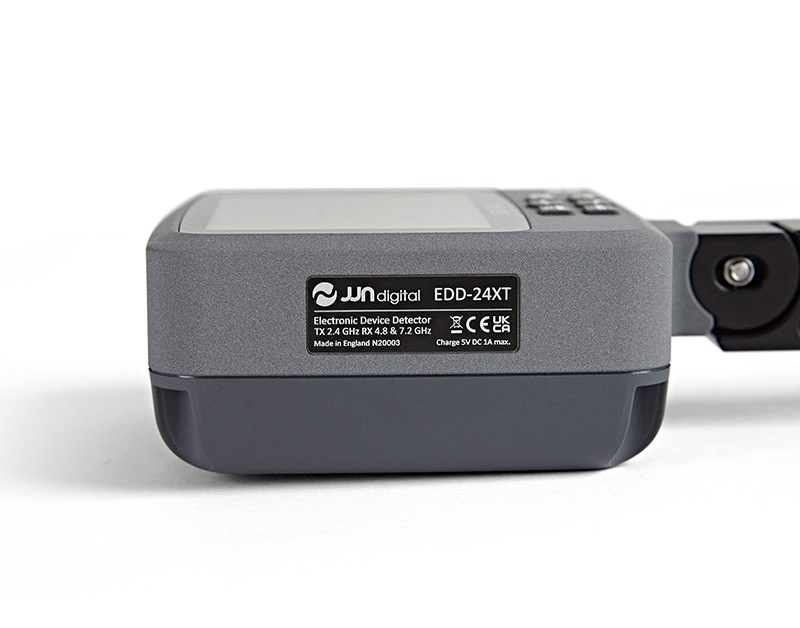

Het apparaat zendt op 2,4 GHz met een opgegeven maximaal vermogen tot 4 W en onderzoekt antwoorden op 4,8 en 7,2 GHz. Vergelijking helpt het gedrag van halfgeleiders van bepaalde metaalverbindingen te onderscheiden.

Silicon / Metal is een waarschijnlijkheidsindicatie. Ook legitieme elektronica en bepaalde metalen kunnen antwoorden. Systematisch scannen en het betreffende voorwerp fysiek onderzoeken blijven noodzakelijk.

Referentieafstand en omstandigheden

De fabrikant noemt een Nano-SIM op maximaal circa 20 cm als referentie onder bepaalde omstandigheden. Dat is geen algemene reikwijdte: doel, richting, tussenliggende materialen en instellingen beïnvloeden het resultaat.

Werk stap voor stap en herhaal metingen op opvallende plekken. De methode kan aanwijzingen geven wanneer RF-detectie niets vindt, maar vervangt geen interpretatie en garandeert niet de detectie van alle schakelingen.

De positie aan het oppervlak aanpassen

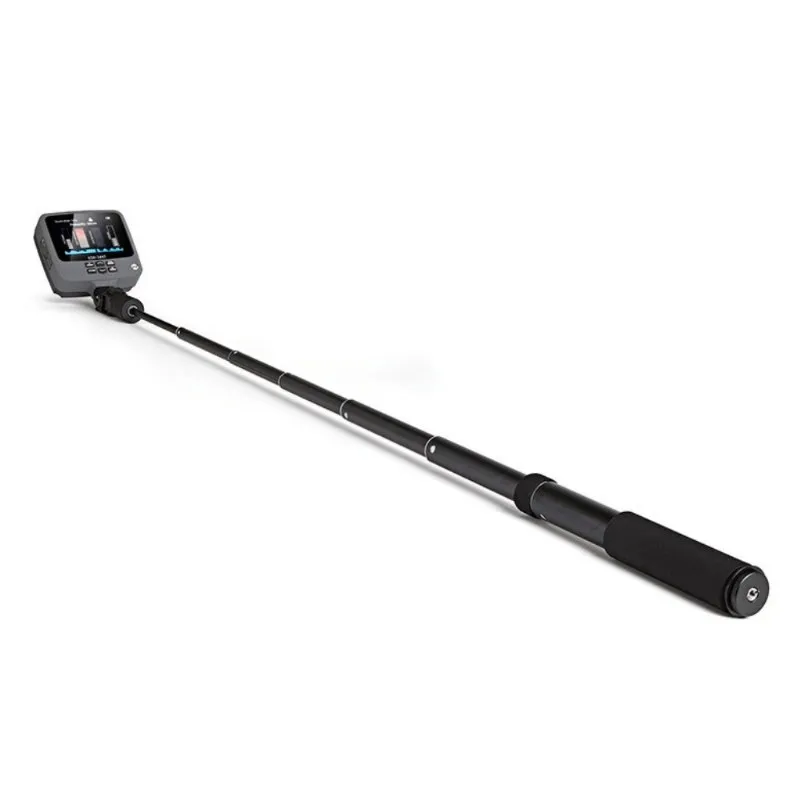

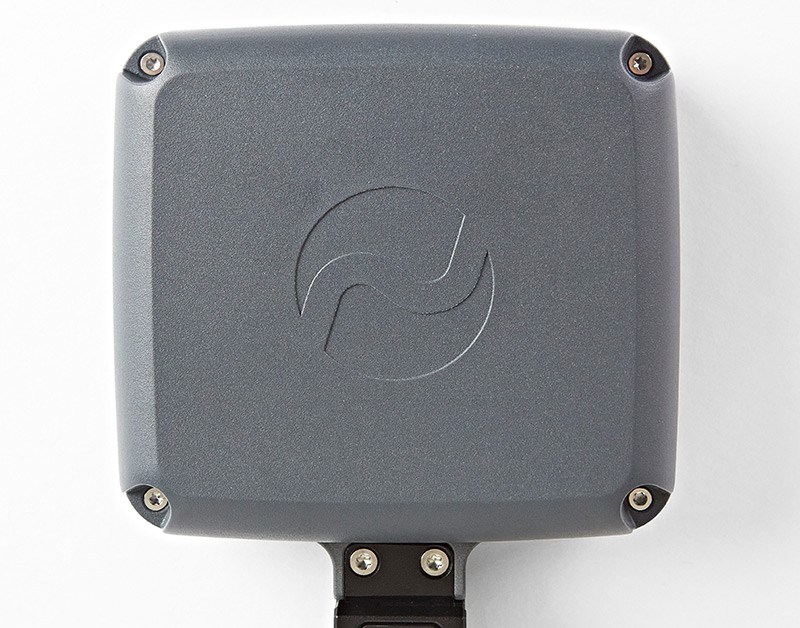

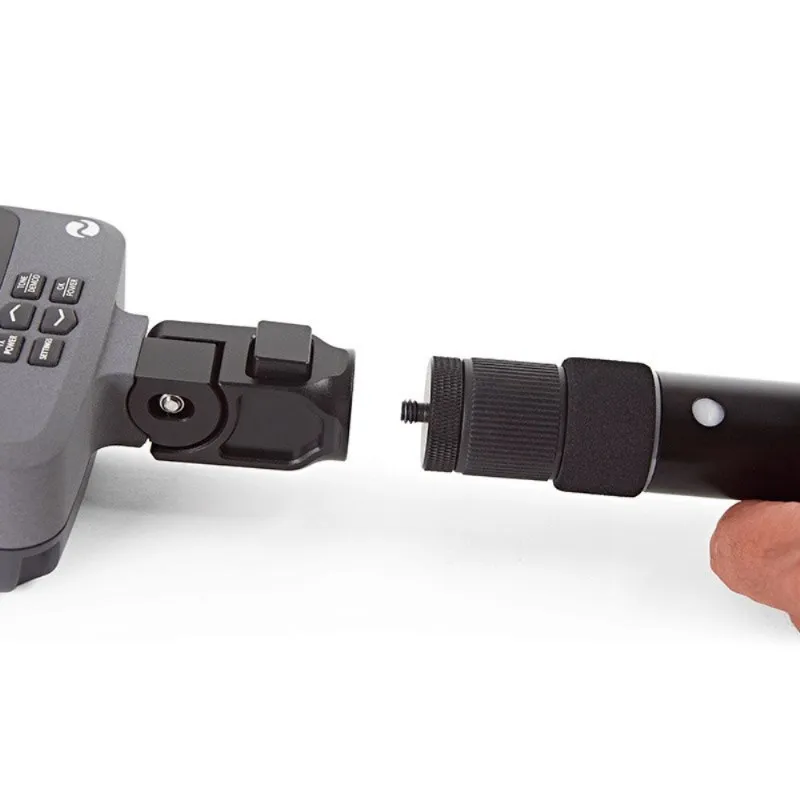

De verstelbare steel van 30–140 cm ondersteunt verschillende werkafstanden en toegang tot hogere of lage oppervlakken. De kop heeft vijf standen binnen 90°. Twee afneembare contragewichten van 200 g maken aanpassing van de balans mogelijk.

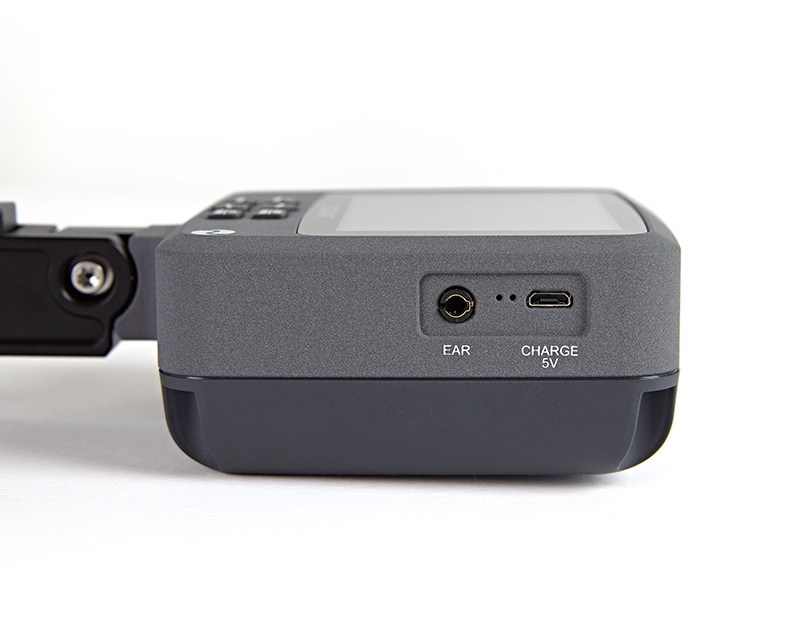

Het opgegeven gewicht met steel is minder dan 900 g. Contragewichten tellen mee in het werkelijk gedragen gewicht. Tone en Demod bieden audioterugkoppeling via luidspreker of hoofdtelefoon.

Accu, transport en aanvullende instrumenten

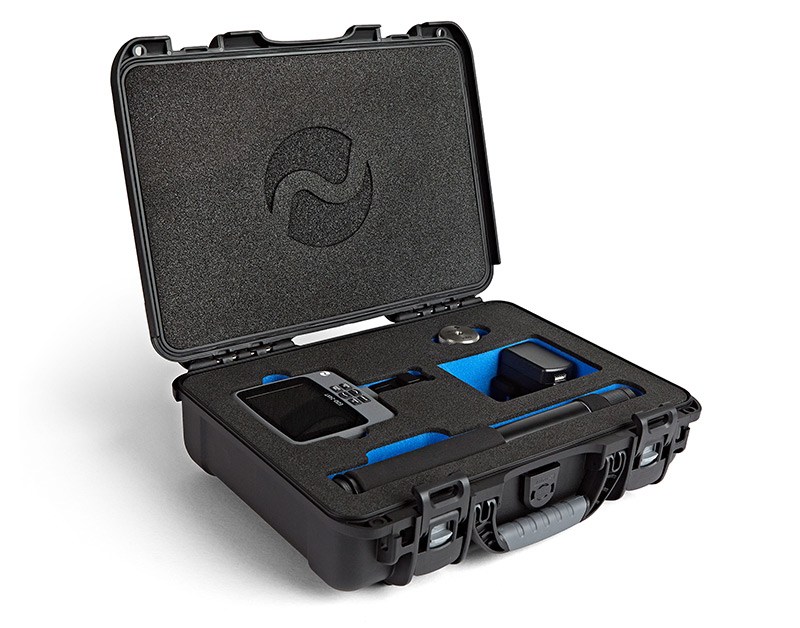

De ingebouwde lithium-polymeeraccu biedt volgens opgave maximaal 4,5 uur, afhankelijk van gebruik. De lader accepteert 110–240 V en levert 5 V DC. Steel, contragewichten, hoofdtelefoon en koffer vormen de meegeleverde uitrusting.

Combineer voor een uitgebreider onderzoek verschillende methoden. Een RF-monitor of spectrumanalysator onderzoekt uitzendingen; de NLJD zoekt reacties van onderdelen. Ze vervullen afzonderlijke taken.

Toepassingen, sterke punten en beperkingen

Onderzoek in een kantoor meubels en voorwerpen met terugkerende antwoorden. Bij een lokaal opnemende camera kunnen componenten worden gezocht voordat de aanwezigheid fysiek wordt bevestigd. Pas voor moeilijk bereikbare plekken steel en kop aan en houd de meetpositie consistent.

Zoeken naar elektronica zonder voeding is het belangrijkste sterke punt. Harmonischenanalyse en de verstelbare kop helpen bij de controle. Grenzen zijn reacties van legitieme objecten, materiaalinvloed, extra gewicht van contragewichten en variabele accuduur.
