Spectrumanalysator HSA-Q1 JJN Digital, 1 MHz–13,44 GHz

HSA-Q1: radiosignalen per frequentie onderzoeken

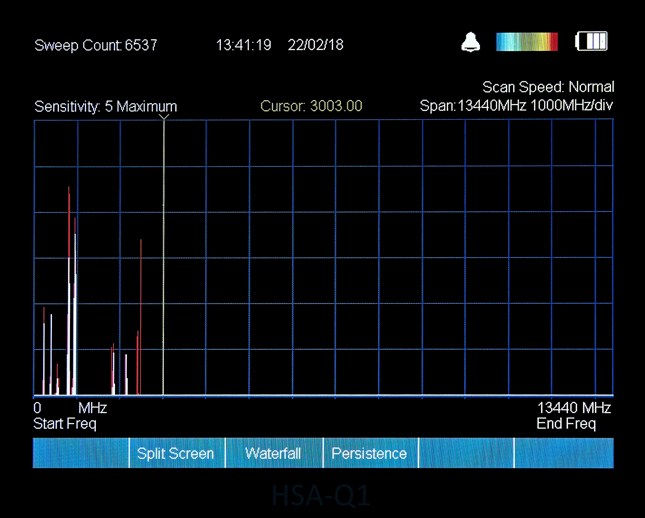

De JJN Digital HSA-Q1 is een draagbare spectrumanalysator van 1 MHz tot 13,44 GHz. Hij toont de verdeling van RF-activiteit over frequenties en het verloop in de tijd. Bij TSCM-inspecties helpt hij een uitzending nader te onderzoeken en met een referentie te vergelijken.

De weergave ondersteunt onderscheid tussen continue activiteit en korte overdrachten en selectie van een frequentiegebied. Een curve identificeert geen apparaat automatisch: technische beoordeling en vergelijking met bekende apparatuur blijven nodig.

Instelbare scan en gevoeligheid

De opgegeven volledige scantijd bedraagt 0,5 seconde. De weergavespanne kan tot 25 MHz worden verkleind om een signaal te onderzoeken. De gevoeligheid heeft vijf standen met opgegeven waarden tot −80 dBm bij scannen en −100 dBm bij directe afstemming.

Pas de instelling aan de omgeving aan. Sterke RF-activiteit en het zoeken naar een zwak signaal vragen verschillende keuzes. Een snelle scan helpt bursts te zien maar garandeert geen opvang van elke uitzending.

Waterfall, Persistence en Background-referentie

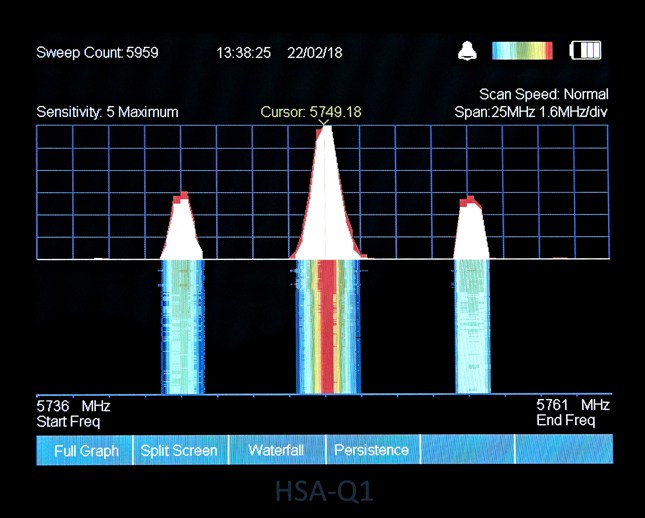

Waterfall, het spectrogram, toont het spectrum in de tijd. Persistence maakt gedrag tijdens opeenvolgende scans zichtbaar. De weergaven ondersteunen onderzoek naar bursts, frequentiewisselingen en tijdelijk optredende activiteit.

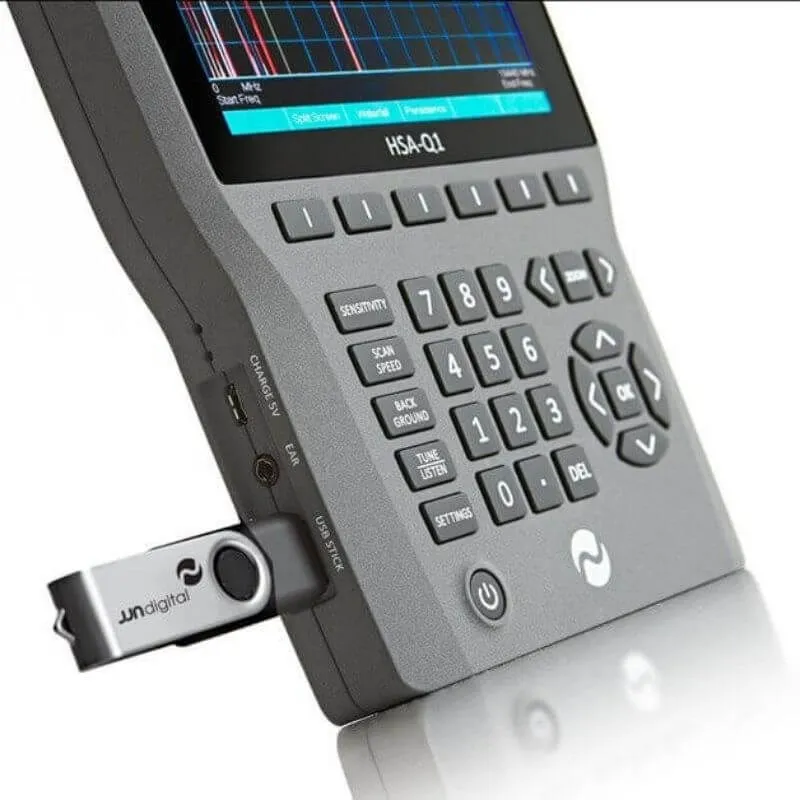

Background bewaart een referentie voor latere vergelijking. Gebruik vergelijkbare meetposities en omstandigheden. Scandata kunnen met datum en tijd naar USB worden opgeslagen om inspecties te documenteren.

Tune & Listen en gebruik ter plaatse

Tune & Listen selecteert een signaal en biedt AM-, breedband-FM- of smalband-FM-demodulatie waar geschikt, via luidspreker of hoofdtelefoon. Het decodeert niet alle digitale communicatie en ontsleutelt geen wifi- of mobiele netwerken.

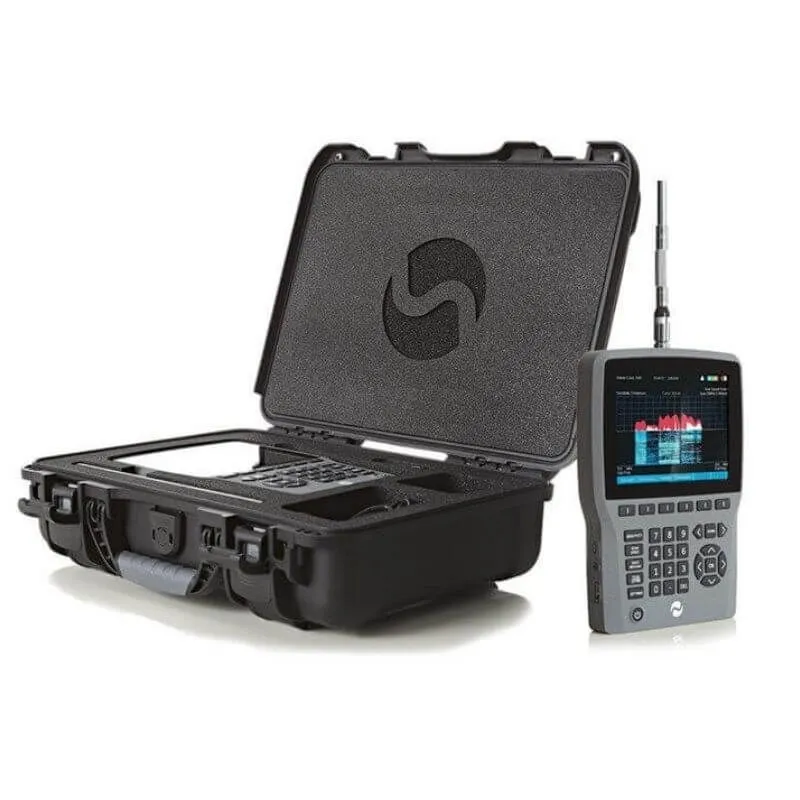

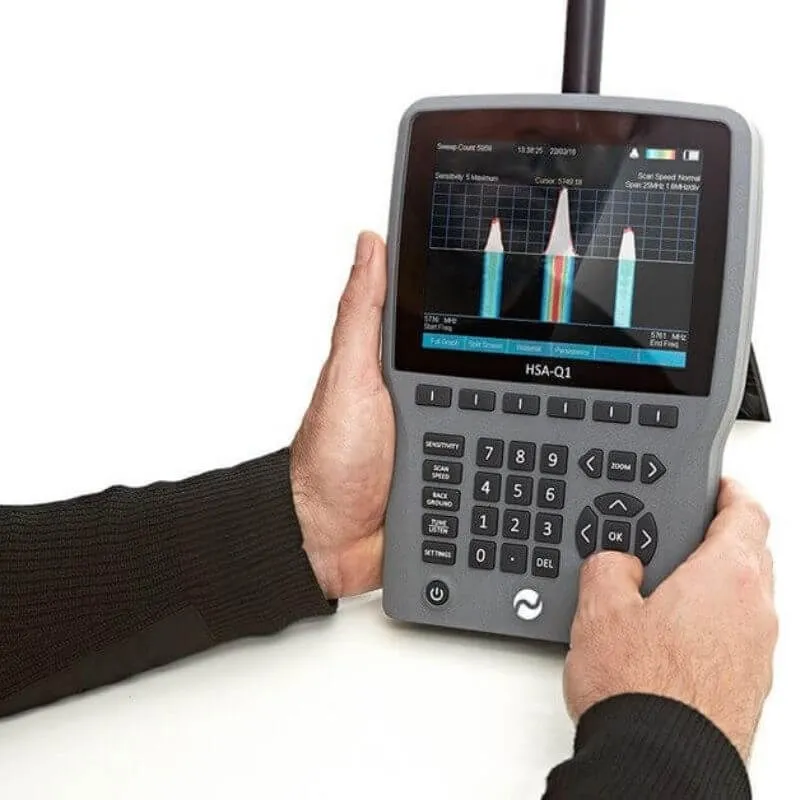

Het 6-inch TFT-kleurenscherm is in de hand of op de uitklapbare standaard te bekijken. Multi-Element- en telescoopantenne zijn meegeleverd. Het opgegeven gewicht is 1,3 kg en de ingebouwde accu biedt circa vier uur afhankelijk van gebruik. Gebruik met aangesloten meegeleverde lader kan de werktijd verlengen.

Toepassingen tijdens een TSCM-inspectie

Begin in een kantoor of vergaderruimte met een inventaris van toegestane apparaten en vergelijk de waargenomen activiteit. Bij een voertuig hangt de zoektocht naar een tracker af van zijn uitzendingen: GPS-satellietontvangst zelf veroorzaakt geen detecteerbare uitzending.

Observeer langer bij apparatuur die in intervallen communiceert en herhaal de controle op meerdere plaatsen. Koppel signaalveranderingen aan uw positie en gebeurtenissen ter plaatse. Eén aanwijzing identificeert de bron niet.

Resultaten beoordelen en de zoektocht aanvullen

Routers, telefoons en andere toegestane apparaten kunnen soortgelijke activiteit veroorzaken. Muren, obstakels en reflecties beïnvloeden de ontvangen niveaus. Controleer de bron voordat u concludeert dat er spionageapparatuur aanwezig is.

Radiodetectie vereist een uitzending tijdens de controle. Lokale recorders, uitgeschakelde apparatuur en stille circuits vragen fysieke inspectie of een NLJD. Kies aanvullende instrumenten op basis van de te onderzoeken banden en elektronica.
